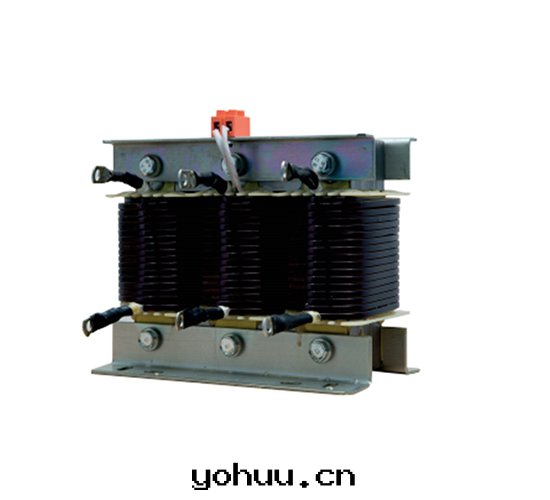

变壓器式串联電抗器是怎样計算限流電感的？

在固定單支路調节模式下，工作繞組瞬时電流表达式以及串联電抗器(限流電抗器)輸出容量計算公式在各个調节过程中的形式都是一致的，僅僅是式中的系數有所差异，而該系數的值則与各自的調节过程一一对應。當串联電抗器(限流電抗器)各控制繞組電流相互影響时，为限流電感匹配合理的参數能保證串联電抗器(限流電抗器)的輸出容量連續，但區間重疊始終无法避免。对于繞組數大于等于4 的串联電抗器(限流電抗器)，按理想情况進行限流電感匹配无法保證串联電抗器(限流電抗器)在固定單支路調节模式下正常運行，是不可取的。而采用本文提出的基于連續且重疊較小的優化办法为串联電抗器(限流電抗器)匹配的實现固定單支路調节模式的限流電感参數是合理而有效的。

有n −1个（ Lx2 ~ Lxn ）。當n≥4 时，未知量的个數小于方程數，此时非線性方程組式（21）通常是无解的。由此可見，在非理想情况下只有繞組數n ≤3的串联電抗器(限流電抗器)才能在以上分析基礎上繼續實现容量區間之間沒有重疊，对于繞組數n ≥4 的串联電抗器(限流電抗器)，重疊现象无法避免。由于在串联電抗器(限流電抗器)運行时，各調节过程應尽量被充分利用，若出现較大範圍的重疊，則意味着該調节过程只有一小部分是有用的，其他大部分則是多餘的，这顯然是一種浪費，自然不利于設備性能的高效利用。不連續的控制特性无法保證串联電抗器(限流電抗器)正常運行，在實际中是決不允許的。另外，從表 1 可以算出，當各限流電感为Lx时，各控制繞組單獨短路时的容量之比为1∶1∶1.77∶2.96∶4.47，並不像理想情况所述的那样为1∶1∶2∶4∶8；将它们疊加後为392A，遠大于它们同时短路时的容量（額定量208A）。上述結果与前文理論分析保持一致，從而充分说明按理想情况来确定固定單支路調节模式下各限流電感的参數是不可取的。根據前文的分析，保證連續之後，容量重疊不可避免，在Lx下，各容量區間之間的重疊很小，重疊部分的總和为17A，遠小于串联電抗器(限流電抗器)的額定容量。能保證連續的限流電感有很多組，但Lx能使區間重疊达到較小，因此各調节过程總體上的利用效率比其他非優情况的利用效率自然要高，这对于串联電抗器廠家(限流電抗器)的經濟運行則具有重要意義。

通过改变串联電抗器(限流電抗器)各限流電感的大小便可以調整各容量區間的左、右端點。在理想情况下，只要各控制繞組所匹配的限流電感能使各控制繞組單獨短路时串联電抗器(限流電抗器)的輸出容量之比等于1∶1∶2∶4∶8（5 个控制繞組）且 IM = IN，便能很好地實现固定單支路調节模式。此时，各容量區間的长度完全相等（均为 IN 16），各相鄰調节过程剛好能平滑切換，即串联電抗器(限流電抗器)的輸出容量不僅能在[ ] IO, IN 內連續变化，而且任意两相鄰容量區間之間都沒有重疊，文獻[14,16,17]均是基于这種假設進行讨論的。
