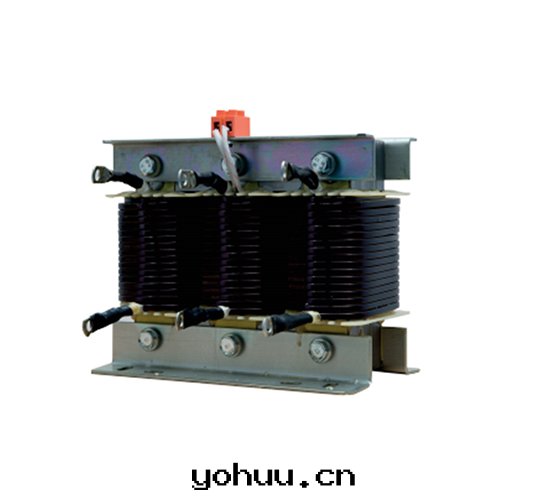

串联電抗器与進線電抗器的電抗值測量系统，其特征是：包括三相逆变電源單元、三相電信 号檢測單元和計算控制單元； 所述的三相逆变電源單元的直流側为系统經整流或用蓄電池为逆变器提供的直流電 源、交流側的輸出經RC組成的低通濾波器後分别接被測串联電抗器与進線電抗器一端；被測串联電抗器与進線電抗器 另一端接系统中性點； 所述的三相電信号檢測單元分别串联在三相逆变電源單元輸出至接被測串联電抗器与進線電抗器 的三相線上、其采集的電流信号分别輸出至計算控制單元的一接線端子； 所述的計算控制單元的組成和連接關系为：依次連接的一接線端子、調理電路、 A/D、CPLD(Complex Programable Logic Device)、双口 RAM 和 DSP(Digital Signal Processing)，所述的CPLD還分别外接PWM傳輸電路和開入開出電路，所述的PWM傳輸電路 和開入開出電路通过第二接線端子外联。
三相逆变電源單元的直流側为系统經整流或用蓄電池为逆变器提供的直流電源、交流側的輸出經RC組成的低通濾波器後分别接被測串联電抗器与進線電抗器一端；被測串联電抗器与進線電抗器另一端接系统中性點；三相電信号檢測單元分别串联在三相逆变電源單元輸出至接被測串联電抗器与進線電抗器的三相線上、其采集的電流信号分别輸出至計算控制單元的一接線端子；計算控制單元的組成和連接關系为：依次連接的一接線端子、調理電路、A/D、CPLD、双口RAM和DSP，CPLD還分别外接PWM傳輸電路和開入開出電路，所述的PWM傳輸電路和開入開出電路通过第二接線端子外联。本文具有結構緊凑、功能先進、試验效率高、方便现场使用的特點，且測量准确誤差小。
