電抗器的工作原理

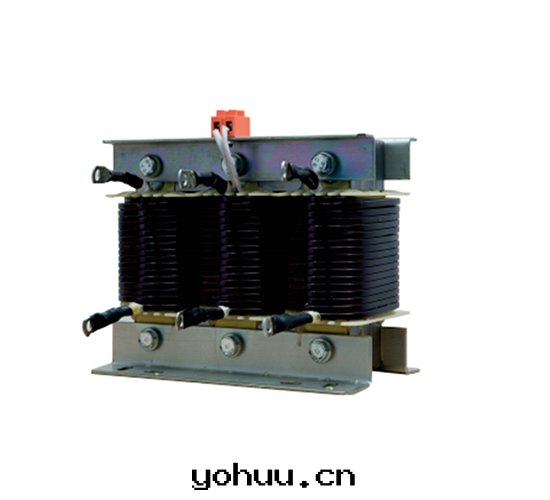

串联電抗器式可控電抗器的工作原理和諧波分析。首先对串联電抗器式可控電抗器中的多並联支路可控電抗器的工作原理和諧波進行了詳细分析、研究，並在此基礎上，提出了无級連續可控電抗器的原理和諧波分析方法。通过分析單相无損傳輸線的線電壓、線长度、電感、電容、负载之間的關系，利用工程設計方法和動态无功功率的補償理論，建立了單相无級連續可控電抗器的線電壓控制系统；通过Matlab/PSB建立了仿真模型，動态地研究了无級連續可控電抗器在電网中的應用效果。電抗器廠家

當晶闸管在一个周期內始終處于導通狀态时，可以認为繞組電流为正弦波，沒有諧波成分。但當晶闸管僅在一个周期內的部分时段內導通，它所串接的控制繞組電流中就含有諧波成分。因为每个控制繞組的容量只是電抗器總容量的一部分，而每一个穩定工作狀态下只有一个繞組處于調节狀态，其它繞組或始終短路或始終開路，所以，尽管處于調节狀态的控制繞組的電流中含有諧波成分，而且占有該控制繞組基波電流的比重可能很大，但從工作繞組側来看， 電流諧波与總工作電流相比就很小了，能夠滿足電网对諧波的要求。減小由于晶闸管在一个周期內部分導通引起的諧波含量，这正是无級連續串联電抗器式電抗器設計成平滑調节的目的所在。

相比于普通变壓器，无級連續可控電抗器类似于一个副繞組工作于短路狀态的多繞組变壓器，因此，要求无級連續串联電抗器式電抗器的工作繞組和各控制繞組之間要有較大的短路阻抗。如果只是简單地依次短接控制繞組，那么工作繞組的功率将是不連續地分段增大。如果第1个到第( i -1)个控制繞組( W )都短路，而第i 个控制繞組1 + iW 開始工作时，通过控制第i 个晶闸管1 + iT 的導通角就可以达到平滑調节无功功率的目的。所以无級連續串联電抗器式電抗器是无級連續平滑調节的。1 + NW 为短路阻抗繞組，作用是为了方便測試变壓器的性能指标。
