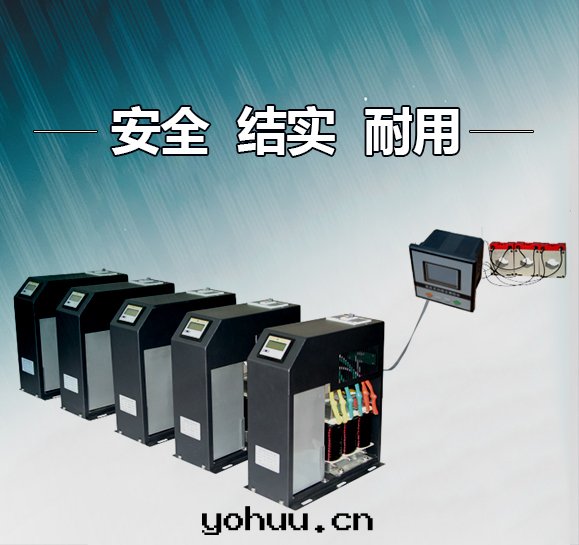

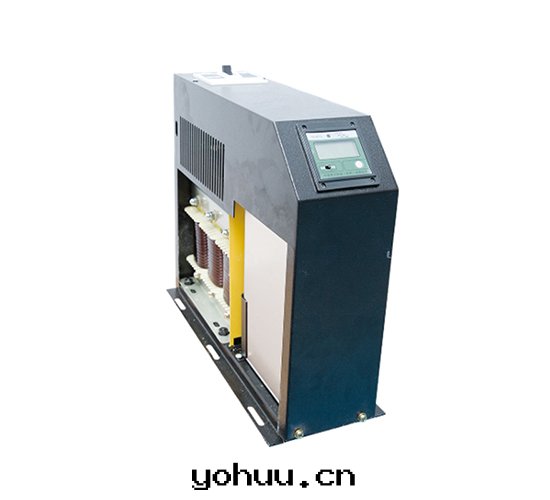

YM-A系列智能抑制諧波式集成電力補償裝置(下稱智能抑諧式電容器)是由智能測控單元、同步零投切開關、智能保護單元、組网單元、顯示單元、一台(△型)或一台(丫型)低壓自愈式電力電容器、高品質電抗器組成的智能无功補償系统。産品具有模块化、免維護等特性，具有零投切、分級補償、过電流/过電壓/过温度保護、故障自診斷、測量、通信、信号、联機等功能。
YM 抗諧智能電容器應用于電网諧波含量嚴重的低壓嚴重的低壓電力系统中，能夠安全可奇運行，不会産生諧波.对諧波无放大作用。並在一定程序上有吸收諧波的功能,有效的提高了系统功率因數,降低線損，提高電网電能質量。
1、高品質電抗器
2、高品質抑諧電力電容器
3、同步零投切開關
5、模块化結構
6、液晶顯示界面
7、故障定位技術

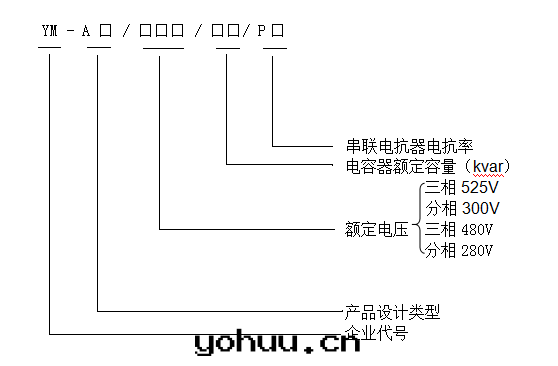

補償方式 | 型号規格 | 外形尺寸 | 安裝尺寸 |
三相 | YM-AGB/480-40-P7 | 460*170*460 | 330*150 |
YM-AGB/480-30-P7 | 460*170*420 | 330*150 | |
YM-AGB/480-20-P7 | 460*170*420 | 330*150 | |
YM-AGB/480-10-P7 | 460*170*400 | 330*150 | |
分相 | YM-AFB/280-30-P7 | 460*170*420 | 330*150 |
YM-AFB/280-20-P7 | 460*170*420 | 330*150 | |
YM-AFB/280-10-P7 | 460*170*420 | 330*150 |
櫃台宽度（mm） | ||
标准數量（7%電抗率） | 标准數量（14%電抗率） | |
600 | 6 | 4 |
800 | 8 | 6 |
1000 | 10 | 8 |
1200 | 12 | 10 |
1、電源条件
（1）額定電壓：AC220V/380V；
（2）電壓偏差：額定電壓±20%;
（3）電壓波形：正弦波.且總畸变率不大于5%;
（4）工频频率：50HZ;
（5）功率消耗：＜0.5W。
2、环境条件
（1）环境温度：-45℃~+55℃;
（2）相对湿度：40℃, 20-90%；
（3）海拔高度：≤4500m。
3、電气安全指标
電气間隙与爬電距離、絕缘強度、安全防護、短路 強度、采样与控制電路防護均符合国家電力行業标准 DL/T842-2003《低壓並联電容器裝置使用技術条件》、 GB/T22582-2008《低壓電力電容器功率因數補償裝置》 中对應条款要求。
4、測量精度指标
（1）電壓：≤0.5%;
（2）電流：≤0.5%;
（3）功率：≤1%;
（4）功率因數：±0.01；
（5）温度：±1℃
（6）时間:≤0.1S。
5、同步零投切開關技術指标
（1）零投切偏移度：≤2.5°；
（2）零投切湧流：≤2.5倍額定電流；
（3）耐電壓沖擊:≥AC2500V ( DC5000V )；
(4)耐電流沖擊：≥lOO倍額定電流。
6、无功控制参數
(1)无功容量：單台≤40kvar (三相)、
≤20kvar (分相)；
(2)联機：带控制器≤20台；
7、可靠性参數
（1）電气投切壽命：≥100万次；
（2）控制准确率：100%；
（3）電容器容量運行时間衰猴率：≤1%/年；
（4）電容器容量投切衰減率：≤O.1%/万次；
（5）年故障率:≤0.1%。
