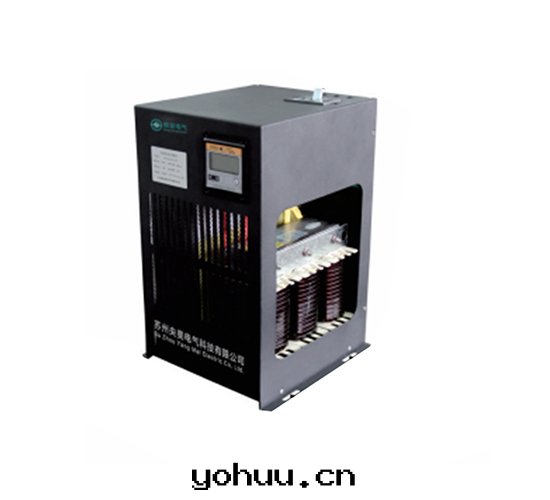

YM-K系列智能動态抑制諧波式集成電力電容補償裝置（下稱智能動态抑諧式電容器）是由智能測控單元、大功率晶闸管投切開關、智能保護單元、組网單元、顯示單元、低壓自愈式電力電容器、高品質電抗器、放電及風冷單元組成的智能无功補償系统。産品具有模块化、标准化、免維護等特性，具有快速零投切、分級補償、过電流/过電壓/过温度保護、故障自診斷、測量、通信、信号、联機等功能。
産品優勢
YM-K系列智能動态電容器性能優越，可靈活應用于无功快速变化的场合，如：電焊機、气錘、注塑機、沖床、 行車等无功快速变化场合，对负荷進行瞬时无功補償 提高功率因數，达到国家和行業考核标准，並能夠有效抑制電网諧波。保證電网電能質量。
産品除了具有YM-K系列智能抑諧式電容器的特點外，還具備動态補償的優勢，其動作时間≤20ms,從而實现瞬态跟蹤補償：但大功率晶闸管投切開關及濾波電抗器工作时均会産生較大热量，因此除産品自身具有放電及風冷單元外，電容櫃也需要更高的通風及散热要求，以避免産品温升过高導致可靠性下降和影響使用壽命。

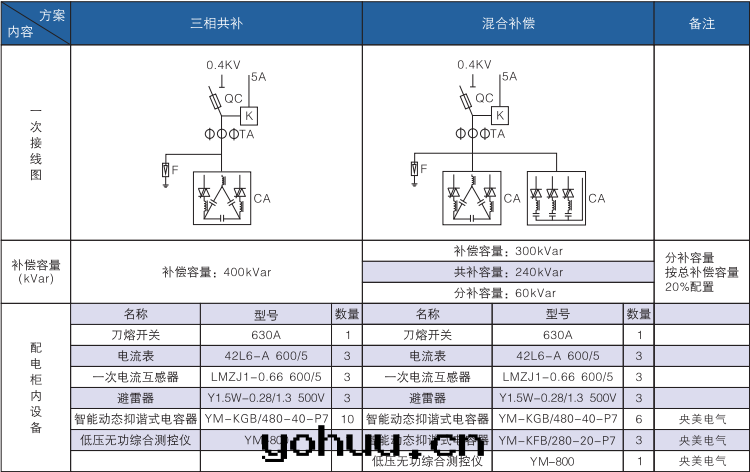

補償總容量（kvar） | 共補補償方案
| 混合補償方案 | 低壓无功 綜合測控儀 | ||
型号規格 | 數量(台） | 型号規格 | 數量（台） | 型号規格 | |
110 | YM-KGB/480-40-P7 | 2 | YM-KGB/480-30-P7 | 3 | YM-800 |
YM-KGB/480-30-P7 | 1 | YM-KFB/280-20-P7 | 1 | ||
160 | YM-KGB/480-40-P7 | 4 | YM-KGB/480-40-P7 | 3 | |
YM-KFB/280-20-P7 | 2 | ||||
200 | YM-KGB/480-40-P7 | 5 | YM-KGB/480-40-P7 | 4 | |
YM-KFB/280-20-P7 | 2 | ||||
240 | YM-KGB/480-40-P7 | 6 | YM-KGB/480-30-P7 | 6 | |
YM-KFB/280-20-P7 | 3 | ||||
300 | YM-KGB/480-40-P7 | 6 | YM-KGB/480-40-P7 | 6 | |
YM-KGB/480-30-P7 | 2 | YM-KFB/280-20-P7 | 3 | ||
480 | YM-KGB/480-40-P7 | 12 | YM-KGB/480-40-P7 | 8 | |
YM-KGB/480-30-P7 | 2 | ||||
YM-KFB/280-20-P7 | 5 | ||||
560 | YM-KGB/480-40-P7 | 14 | YM-KGB/480-40-P7 | 11 | |
YM-KFB/280-20-P7 | 6 | ||||
600 | YM-KGB/480-40-P7 | 15 | YM-KGB/480-40-P7 | 12 | |
YM-KFB/280-20-P7 | 6 | ||||
800 | YM-KGB/480-40-P7 | 20 | YM-KGB/480-40-P7 | 16 | |
YM-KFB/280-20-P7 | 8 | ||||
1、電源条件
（1）額定電壓：AC220V/380V；
（2）電壓偏差：額定電壓±20%；
（3）電壓波形：正弦波，且總畸变率不大于5%；
（4）工频频率：50HZ；
（5）功率消耗：＜0.5W。
2、环境条件
（1）环境温度：-45tC~+55,C；
（2）相对湿度：40P, 20-90%；
（3）海拔高度：≤4500m。
3、電气安全指标
(3)電气間隙与爬電距離、絕缘強度、安全防護、短路 強度、采样与控制電路防護均符合国家電力行業标准 DL/T842-2003 《低壓並联電容器裝置使用技術条件》、 GB/T22582-2008 《低壓電力電容器功率因數補償裝置》 中对應条款要求。
4、測量精度指标
（1）電壓：≤0.5%
（2）電流：≤0.5%
（3）功率：≤1%；
（4）功率因數：±0.01;
（5）温度：±1℃。
（6）时間:≤0.1S。
5、同步零投切開關技術指标
（1）零投切偏移度：≤2.5。；
（2）零投切湧流：≤2.5倍額定電流；
（3）耐電壓沖擊：≥AC2500V ( DC5000V )；
（4）耐電流沖擊：≥100fg額定電流。
6、无功控制参數
（1）无功容量：單台≤40kVar(三相)、 ≤20kVar (分相)；
（2）联機：带控制器≤15台；
7、可靠性参數
（1）電气投切壽命：≥100万次；
（2）控制准确率：100%;
（3）電容器容量運行时間衰減率：≤1%/年；
（4）電容隔容量投切衰減率：≤0.1 %历次；
（5）年故障率：≤0.1%,
