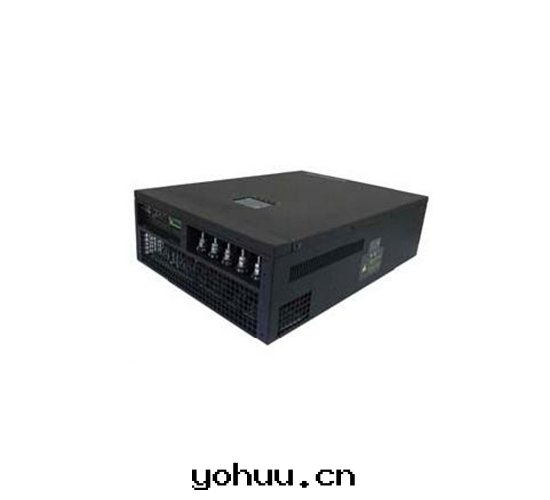

蘇州央美電气科技有限公司自主研發的有源低通濾波器YM-APF为封閉式室內設備，應用于抑制電力諧波、動态无功補償的三電平高功率密度電力電子産品。該産品要求有源濾波裝置技術先進、生産工藝成熟可靠、便于安裝維護等。
YM-APF（YM有源濾波器）工作原理

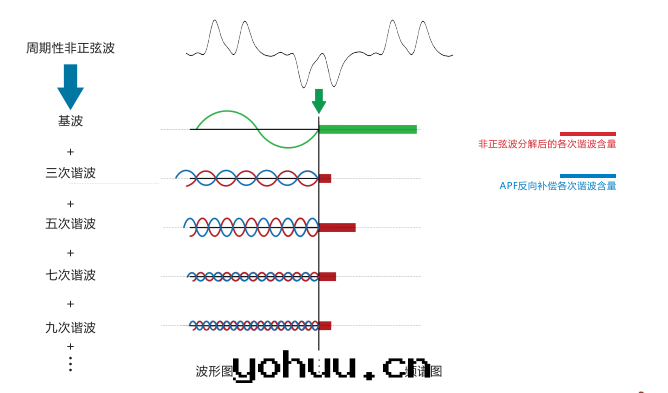

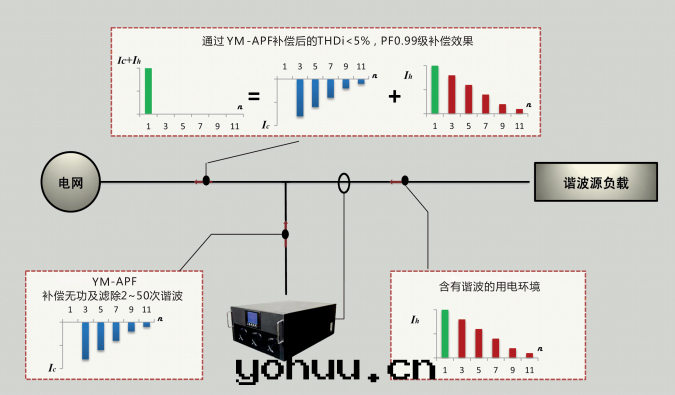

YM-APF有源濾波器通过外部電流互感器CT,實时檢測電网電流或负载電流,並通过內部DSP計算,提取出负载的基波電流、各次諧波電流,然後通过PWM信号發送給內部IGBT,控制逆变器産生一个和负载諧波大小相等、方向相反的電流注入到電网中補償諧波電流,實现濾波功能
兼顧諧波補償的无功補償産品
主要補償无功及諧波補償
支持2~50次諧波補償容量可調整，搭配靈活
安全卓越的无功補償效果
YM-APFC實现動态无极調节无过補、欠補
YM-APFC是可控電流源型裝置，從機理上避免了諧振现象不産生諧波，不放大諧波同时濾除2 ~ 50次級下其次諧波
模块化設計實现元器件式産品應用
APF及電容采用模块産品設計和櫃式安裝工程設計，易于安裝

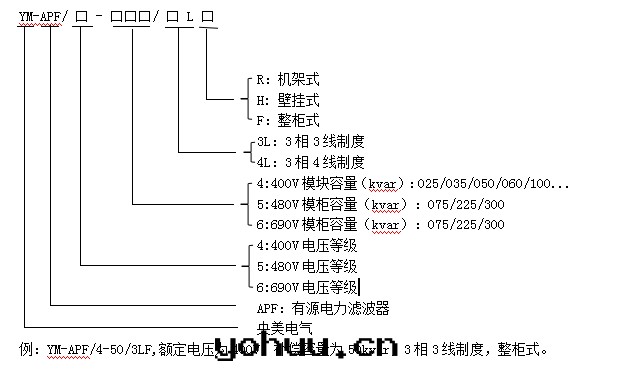

400V | 480V | 690V | |||||||
項目 | YM-APF/4-25/35/3L口 | 4-50/60/3L口 | 4-100/3L口 | 4-150/200/250/300/400/3LF | 5-75/150/225/300/3LF | 6-75/150/225/300/3LF | |||
系统参數 | |||||||||
額定輸入線電壓 | 380V（-40%~+20%） | 480V（-20%~+20%） | 690V（-30%~+15%） | ||||||
電网频率 | 50/60Hz（範圍：45Hz~63Hz） | 50/60Hz（範圍：50/60Hz） | |||||||
可並联台數 | 不限 | ||||||||
整機效率 | >97% | ||||||||
電网結構 | 三相三線/三相四線 | 三相三線 | |||||||
電流互感器 | 150/5~10000/5 | ||||||||
電路拓撲 | 三電平 | ||||||||
性能指标 | |||||||||
額定容量 | 25A/35A | 50A/60A | 100A | 150/200/250/300/400A | 75/150/225/300A | ||||
諧波補償 | 支持 | ||||||||
支持 | |||||||||
不平衡補償 | 支持 | ||||||||
濾波範圍 | 2-50次 | ||||||||
諧波次數选擇 | 2-50次任意次數可选 | ||||||||
諧波程度 | 2-50次任意次數可調 | ||||||||
濾波能力 | THDi（電流畸变率）<5% | ||||||||
快速響應时間 | <50μs | <100μs | |||||||
全響應时間 | <5ms | <20ms | |||||||
目标功率因數 | 從-1~1可調 | ||||||||
控制算法 | FFT算法、智能FFT算法、瞬时无功算法 | ||||||||
開關频率 | 20KHZ | ||||||||
智能風冷 | 75L/Sec | 151L/Sec | 300L/Sec | 405L/Sec | 380/760/1140/1520(L/Sec) | ||||
噪聲指标 | <56db | <70db | |||||||
通訊监控能力 | |||||||||
通訊接头 | RS485,网口 | ||||||||
通訊協議 | 電總協議，Dodbus協議、TCP/IP | ||||||||
模块顯示界面 | LCD多功能触摸彩屏，LED指示燈 | 8寸触摸液晶屏 | |||||||
PC端软件 | 有，並且所有参數可直接通过PC設置 | ||||||||
保護功能 | 过壓保護、欠壓保護、短路保護、逆变橋反向保護、过補償保護 | ||||||||
CT监測報警 | 有 | ||||||||
故障報警 | 有，最多報警記录500条 | ||||||||
监控 | 支持獨立监控/支持集中监控 | ||||||||
機械特性 | |||||||||
安裝方式 | 壁挂式/機架式 | ||||||||
尺寸（宽*深*高mm³） | 440*470*150 | 440*590*190 | 800*800*2200(整櫃） | ||||||
淨重 | 18kg | 35kg | 50kg | 290-560kg | |||||
顔色 | 黑色砂紋 | 淺灰色（国标7035）或客戶定制 | |||||||
CT接線方式 | 支持源測负载側 | ||||||||
环境要求 | |||||||||
海拔高度 | ≤1500m，1500-4000m之間，根據国际GB/T3859.2每增加100m，功率降低1% | ||||||||
運行温度 | -10℃~+40℃ | ||||||||
相对湿度 | 5%~95%，无凝露 | ||||||||
防護等級 | IP20，其餘IP等級可定制 | ||||||||
相關資質及标准 | |||||||||
資質認證 | CE、信息産業部檢验報告、電力工業部試验報告、IEEE61000、GJB、CE101和CE102測試，CQC認可試验室型式試验報告 | 信息産業部檢验報告，電力工業部試验報告 | |||||||
遵循标准 | IEEE519、IEC61000-3-6，ERG5/4 | ||||||||
