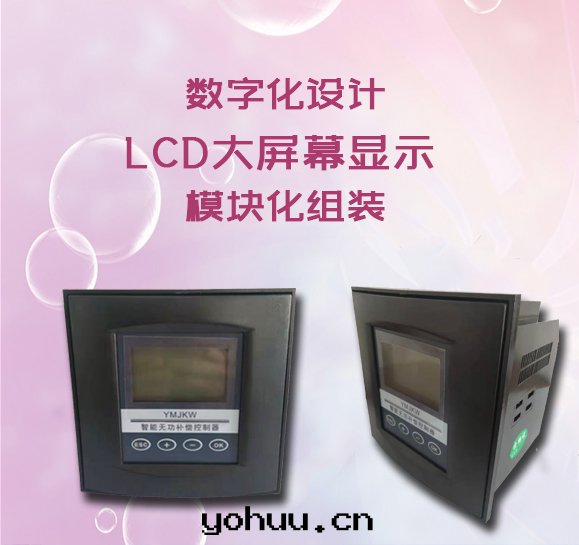

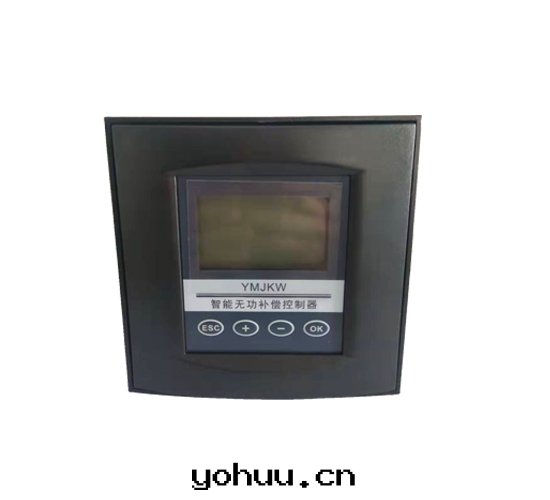

JKW控制器

JKW控制器是全新智能型補償系列控制器，全數字化設計，人機界面采样大屏幕LCD顯示，模块化組裝，流線型外殼設計，可實时顯示電网功率因素、電壓、電流、有功功率、无功功率、频率，電壓諧波總畸变率、電流諧波總畸变率、投切進度指示及電容投切狀态指示等信息。可設置支持等容/模糊等多種投切方式，取样物理为无功功率，具有手動自動两種工作方式。特殊功能可定制。

1、設置功能

（1）設置電流变比、目标功率因數。极限門限、投切延时、電容配置、諧波電壓總畸变率保護設置、諧波電流總畸变率保護設置、通訊参數等。

（2）設置参數自動保存，掉電不丢失。

2、无功補償功能

（1）取样物理量为无功功率，補償精度高，无投切震荡。

（2）具有手動投切和自動投切两種運行方式。

（3）逻輯投切方式，每組電容量自由設定。

（4）控制輸出能适應動态調节器，交流接触器，複合開關等不同投切元件。

（5）控制輸出接點1-21路，每路DC12V60mA或AC220V5A。

3、保護功能

（1）具有欠壓，过壓保護功能。

（2）过温度保護功能。

（3）具有諧波超限保護功能。

4、通訊

（1）具有RS485數據傳輸接口，支持MODBUS通訊協議。

（2）通过其与計算機/抄秒機連接，可實现檢測電网有關参數。

（3）設置参數，工作狀态，对預置参數進行修改，並能實现本地或遠程各種數據信息的采集和交換。

5、超限及故障警示功能

（1）當電网出现故障或某个参數超限时，“警報”字样閃爍點亮，且超限項的數值閃爍提示該参數超限。

測量精度

（1）電壓：±0.5%

（2）電流：±0.5%

（3）有功功率：±1.0%

（4）无功功率：±1.0%

（5）功率因素：±1.0%

（6）频率：±0.1Hz

以上數據是根據控制器預热10分钟後，以及1年內校准所得。

可靠性

（1）平均无故障时間（MTBF）：＞25000小时
