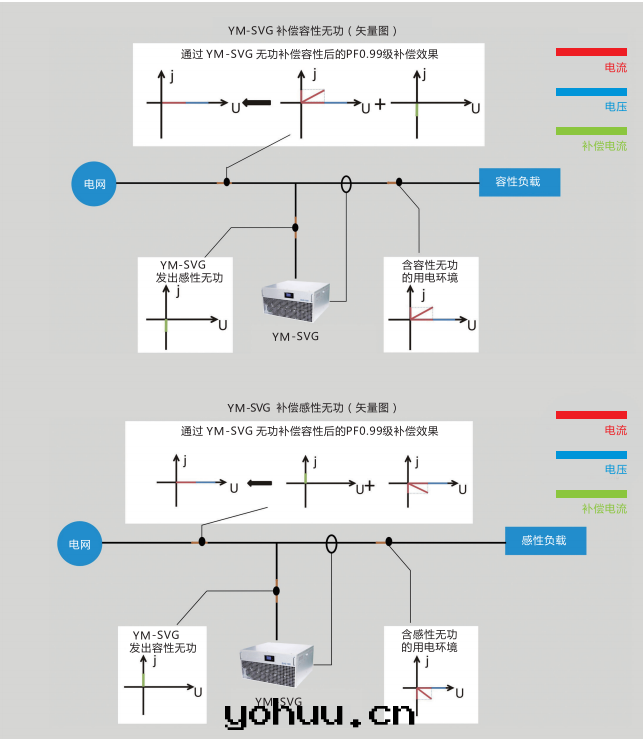

YM静止无功發生器（SVG）通过外部電流互感器（CT），實时檢測负载電流，並通过內部DSP計算来分析负载電流的无功含量，然後根據設置值来控制PWM信号發生器發出控制信号給內部IGBT使逆变器産生滿足要求的无功補償電流，實现動态无功補償的目的。
1、卓越的无功補償效果
（1）cosφ0.99級无功補償功能
（2）三相不平衡補償功能
（3）容感性负载-1~1補償效果
（4）可有效避免因未及时无功補償而带来的力率電費罰款
2、穩定快速的无功補償效果
（1）實时補償，全響應时間小于15ms
（2）動态響應时間小于50us
（3）无过補、无欠補、无諧振
（4）補償容量等于安裝容量，不受系统電壓跌落影響
3、模块化設計實现元器件式産品應用
（1）元器件式産品設計理念，与通用无功補償應用方式一致
（2）單模块容量包括50kvar，100kvar，單櫃可达500kvar，用戶還可自行設計櫃體
（3）易使用、易運輸、易維護
4、适應任意工况的組合使用
（1）SVG无功補償
（2）SVG+SVC无功補償
（3）SVG+APF補償
5、服務壽命长
（1）設計壽命为10万小时
400V
| 480V
| 690V
| |||||||

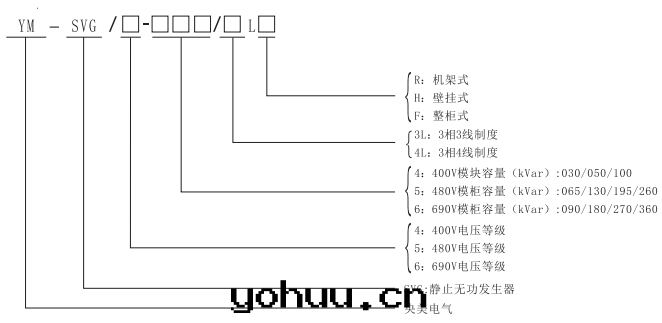

項目 | YM-SVG/ 4-30/3LD | 50/3L口 | 100/3L口 | 150/200/250/300 /400/500/口L口 | 5-65/130/195 /260/3LF | 6-90/180/270 /360/3LF | |||
系统参數 | |||||||||
額定交流輸入線電壓 | 400V | 480V | 690V | ||||||
輸入相電壓範图 | -40% ~ +20% | -20% ~ +20% | -30%~ +15% | ||||||
電网频率 | 50/60HZ（範圍:45Hz~63Hz） | 50/60Hz（?5圍：45Hz~62.5Hz） | |||||||
可井联台數 | 不限 | ||||||||
整機效率 | >97% | ||||||||
電网結構 | 三相三線/三相四線 | 三相三線 | |||||||
電流互感器 | 150/5-10,000/5 | ||||||||
電路拓撲 | 三電平 | ||||||||
性能指标 | |||||||||
單模块補償容量 | 30kVar | 50kVar | lOOkVar | 150/200/250/300/400/500kVar | 65/130/195 /260kVar | 90/180/270 /360kVar | |||
晌疫时間 | <15ms | <20ms | |||||||
目标功率因數 | 容性感性連續可調 | ||||||||
冷卻模式 | 智能風冷 220L/sec | 智能風冷 405L/sec | 380L/sec; 760L/sec; 1140L/sec ; 1520L/sec | ||||||
嗓聲指标/單模块 | <65dB | ||||||||
通訊监控能力 | |||||||||
通訊接口 | RS485.CAN,网口 | ||||||||
通訊協議 | Modbus協議,電總協議 | ||||||||
報警 | 有 | ||||||||
监控 | 模块监控，集中监控选配件 | ||||||||
機械特性 | |||||||||

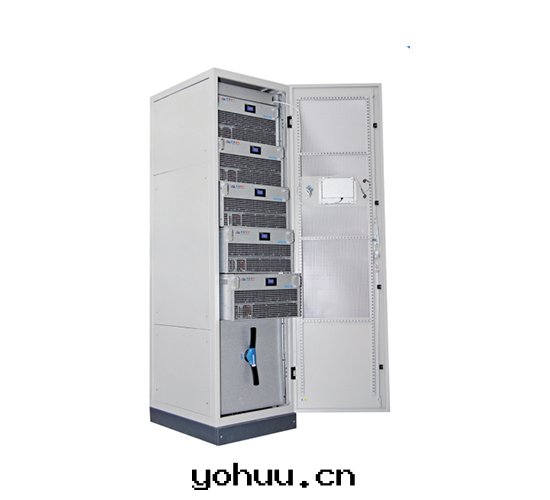

固定方式 | 機架式安裝；壁挂式安裝;整櫃式 | 整櫃式 | |||||||
進線方式 | 機架式後進線；壁挂式上進線 | 上進線或下進線 | |||||||
模块尺寸 （宽*深,高,mm³） | 500"590*192 （機櫃式） 500*585*197.1 （壁挂式） | 800*600*2200 （整櫃尺寸） | |||||||
模块淨重 | 35kg | 48kg | 290/380/470/560（kg ） | ||||||
顔色 | 覆鋁鋅闆本色，壁挂式为RAL7032 , 桔紋 | 淺灰色（国际7035 ） | |||||||
环境要求 | |||||||||
海拔高度 | ≤500m,1500~4000m之間，根據国标GB/T3859.2,每增加100m ,功率降低1% | ||||||||
運行温度 | -10℃~+40℃ | ||||||||
相对湿度 | 5%~95%，无凝露 | ||||||||
防護等級 | IP20 ,其餘IP等級可定制 | IP20 | |||||||
